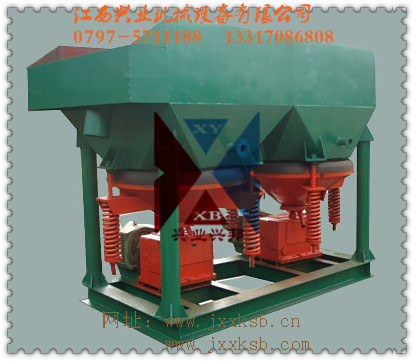

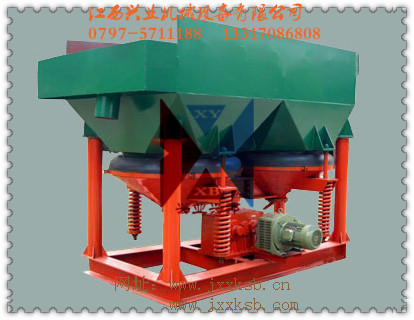

產品名稱：鋸齒波跳汰機
產 品 概 況：
鋸齒波跳汰機是現代重選設備之一，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別 砂金、錫、鈦、赤鐵、鐵礦、煤等礦物，特別是在錳礦、重晶石選礦領域中得到了廣泛應用。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為正弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的一種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了正弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與正弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內較高水平，是目前較理想的節能重選設備之一。
產 品 結 構 及 材 質：

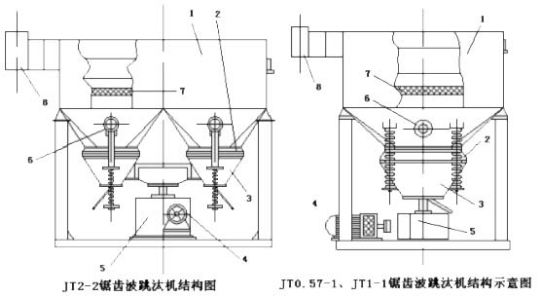

鋸齒波跳汰機結構如圖所示：
1-選礦槽體部分； 2-橡膠隔膜部分； 3-錐斗部分； 4-電磁調速電機部分；
5-凸輪箱部分； 6-補給水管法蘭； 7-篩網； 8-給礦槽
（2）型式：鋸齒波跳汰機按補給水管法蘭的安裝位置分左、右式兩種。站在給礦槽端，向排礦口看，補給水管在左邊為左式，反之為右式。
（3）型號：鋸齒波跳汰機型號以鋸齒波跳汰機、選礦室面積、室數代號等組成，其型號說明如下：
產 品 應 用 范 圍：
用于選別金、錫、鈦、鎢、赤鐵、鐵礦、 鉻鐵礦、重晶石、砂金礦、煤等礦物，特別是在錳礦選礦領域中得到了廣泛應用。
產 品 規 格 及 技 術 參 數：
項目 參數 型號 | 跳汰室 | 隔膜 | 給礦粒度mm | 篩下補給水量m3/ 噸礦 | 補給水壓力 Mpa | 處理量 t/h | 電機 功率 kw | 外形尺寸mm | 重量 kg | 備注 | ||
形狀 | 面積m2 | 沖程mm | 沖次 次/min | |||||||||
JT0.57-1 | 梯形 | 0.57 | （M12凸輪）8.5-12 （M17凸輪）10-17 （M21凸輪）12-21 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 | |
JT1-1 | 梯形 | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 | ||||
JT2-2 | 矩形 | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 | ||||
JT3-1 | 梯形 | 3 | 12-30可調 | 50-125 | <10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 | |
JT4-2 | 矩形 | 4 | 25-57五種凸輪可調 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | 大顆粒 跳汰機 | ||
JT4-2A | 矩形 | 4 | 25-57五種凸輪可調 | <25 | 4-8 | 8-20 | 4×2 |
4240×1990×2750 | 3500 | 大顆粒 跳汰機 雙傳動 | ||
JT5-2 | 梯形 | 4.86 | 12-30可調 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | |||
