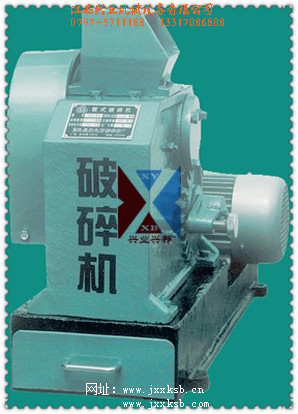

1. 密封式顎式破碎機
一、密封式顎式破碎機用途：
適用于實驗室和生產用精碎、中碎、細碎物料，主要供煤炭、電力、礦山、地質、化工、冶金、建材及化工等行業實驗室環保設備。本產品由原地礦部指定企業生產，執行行業標準。
本機能粗碎、中碎抗壓強度≤24kg/cm2的各種礦石及原料；破碎比大，粒度均勻，出料粒度大小可調；密封式機型有效避免了破碎過程中粉塵外溢，不污染環境，利于操作人員健康。
二、顎式破碎機主要結構及工作原理
本機主要由機體、動顎、偏心軸、顎板、飛輪、皮帶輪、活動部件、電動機、進料斗、接料斗等另部件組成。
運動由電動機皮帶輪三角通過皮帶皮帶輪傳動偏心軸，使動顎按照已調整好的軌跡進行運動，從而將破碎腔內的物料進行破碎。
機提系整體鋼結構，前壁上裝有固定顎板。在破碎腔左右的機架側壁上裝有邊護板以防機架側壁的磨損。
動顎為一成型的鑄造件，正面裝有活動顎板。其上部借偏心軸與滾動軸承懸掛在機架上，下部支承在活動部件上，并與活動部件成滾動接觸。在偏心軸兩端裝有飛輪和帶槽的皮帶輪。機體連接機座，電動機滑道用螺栓固定在機座上。
在動顎的支撐系統中，有鉚銷聯接裝置，當破碎物中混有不能破碎的硬物（如鐵塊等）時，即破碎機在超負載的情況下，鉚銷會迅速斷裂，起著保險作用，保護破碎機其它重要機件不受損傷。
在機器左邊裝有帶調整節距的把手，此把手是調節排料口大小的。通過調節把手，可調整排料口間距。同時在顎板磨損時，通過該把手的調節，對排料口間距進行補償。
三、密封式顎式破碎機技術參數：
型號 | ＸＰＣ100×60 | ＸＰＣ100×100 | ＸＰＣ100×125 | ＸＰＣ150×125 |
進料口尺寸mm | 100×60 | 100×100 | 100×125 | 150×125 |
進料粒度mm | ≤50 | ≤80 | ≤100 | ≤120 |
出料粒度mm | 0.1-15 | 1-25 | 2-35 | 4-45 |
生產量kg/h | 45-550 | 60-850 | 300-2000 | 500-3000 |
主軸轉速r/min | 600 | 600 | 375 | 375 |
配套動力kw | 1.5 | 2.2 | 3 | 3 |

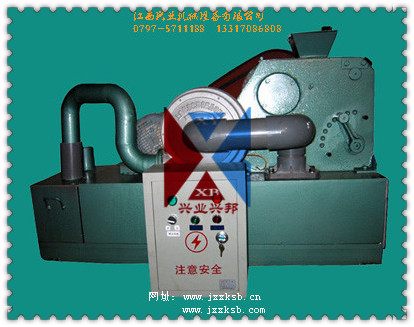

2.環保除塵顎式破碎機
一、環保除塵顎式破碎機用途：
環保除塵顎式破碎機在密封顎式破碎機基礎上，作重對進料口、排料口加裝除塵裝置，通過該裝置，可將破碎過程中的粉塵，有效的排入專用除塵管道，不污染環境；或排出室外，利于操作人員健康。
該機能粗碎、中碎抗壓強度≤24kg/cm2的各種礦石及原料; 破碎比大，粒度均勻，出料粒度大小可調。
二、環保除塵顎式破碎機主要技術參數：
型號 | 負懸掛 | 負懸掛 | 負懸掛 | 負懸掛 |
進料口尺寸 毫米 | 100×60 | 100×100 | 100×125 | 150×125 |
進料粒度毫米 | ≤50 | ≤80 | ≤100 | ≤120 |
出料粒度毫米 | 0.1-15 | 1-25 | 2-35 | 4-45 |
生產量 公斤/小時 | 45-550 | 60-850 | 300-2000 | 500-3000 |
主軸轉速 轉/分 | 600 | 600 | 375 | 375 |
配套動力KW | 1.5 | 2.2 | 3 | 3 |
外形尺寸 | 1000x450x900 | 1000x480x920 | 1100x520x960 | 1100x550x1000 |
重量 公斤 | 150 | 160 | 180 | 200 |
